（10）汎用反力フレーム（1000kN油圧ジャッキ，500kN油圧ジャッキ）
共同利用機器詳細
（10）汎用反力フレーム（1000kN油圧ジャッキ，500kN油圧ジャッキ）
| （10）汎用反力フレーム （1000kN油圧ジャッキ，500kN油圧ジャッキ） | |
| 管理研究室 | 吉敷研究室 |
| 管理者 | 吉敷 祥一 |
| 管理補助者 | 黒澤 未來 |
| 設置場所 | R3A棟145号室 |
| 装置概要 |

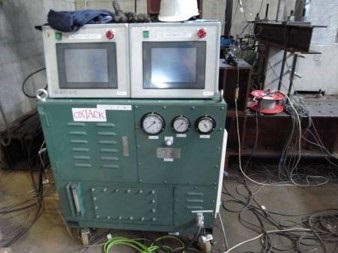

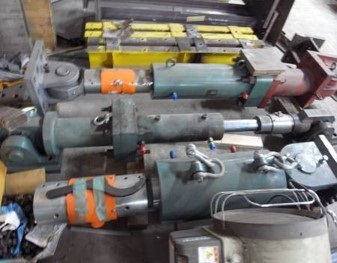

建築構造部材の載荷装置 本試験装置は、自己釣合型の反力フレームと両端クレビス付油圧ジャッキから構成される。 試験体に合わせてジャッキ取付け位置や角度を調整できる。油圧ジャッキは2種類あり、性能は以下の通りである。 ①荷重容量：圧縮引張1000kN、最大ストローク：±200mm ②荷重容量：圧縮引張500kN、最大ストローク：±150mm また、油圧ジャッキの制御装置には、静的サーボコントローラ、電動ポンプユニットMTE、手動ポンプ（いずれもOXジャッキ製）がある。 |
| 申込方法 | 管理補助者の黒澤（電話5351）まで事前に連絡。 |
| HP予約サイト | 申込先が承認した者。なお初心者は管理補助者の立会いを要する。 |
| 利用日時 | 平日午前 8 時～午後 8 時（深夜、土休日利用の場合は事前に管理補助者に申し出のこと） |
| 利用料金 | 無料 |
| その他注意事項 | 試験体サイズに制限があるので管理補助者に問合せのこと。 |
